YZG/FZG系列真空干燥机
公司名称：靖江市星光干燥设备制造有限公司
原理
本机采用夹层与内搅拌同时加热方式，传热面大，热效率高。注：如采用冷凝器，物料中的溶剂可通过冷凝器加以回收；如采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组，可不用冷凝器，节省能源投资。
特点
- 真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
- 蒸发操作的热源可采用低压蒸汽或废蒸汽。
- 蒸发器热损失少。
- 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。
- 属于静态真空干燥器，故干燥速率的形体不会损坏。
- 采用冷凝器，可有效回收物料的溶剂。
应用范围
适用于在高温下易分解、聚合和变质的热敏性物料的低温干燥；广泛应用于制药、化工、食品、电子等行业。

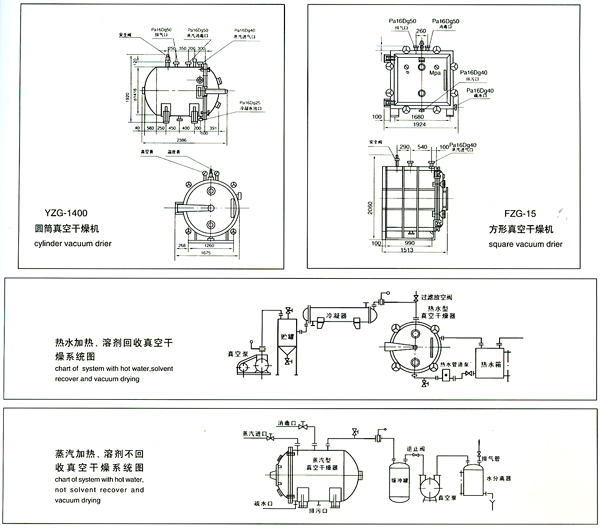

结构介绍
技术参数
| 规格名称 | YZG-600￠×L | YZG-100￠×L | YZG-1400￠×L | FZG-15L×W×H |
|---|---|---|---|---|
| 箱内尺寸（mm） | 600×976 | 1000×1527 | 1400×2054 | 1500×1400×1200 |
| 箱外尺寸（mm） | 1153×810×1020 | 1693×1190×1500 | 2386×1657×1920 | 1513×1924×2060 |
| 烘架层数 | 4 | 6 | 8 | 8 |
| 层间距离（mm） | 81 | 102 | 102 | 122 |
| 烘盘尺寸（mm） | 310×600×45 | 460×640×45 | 460×640×45 | 460×640×45 |
| 烘盘数 | 4 | 12 | 32 | 32 |
| 烘架管内允压（MPa） | ≤0.784(8kg/cm2) | ≤0.784 | ≤0.784 | ≤0.784 |
| 箱内温度（℃） | ≤150 | ≤150 | ≤150 | ≤150 |
| 箱内空载真空度（托） | ≤30 | ≤30 | ≤30 | ≤30 |
| 在30托真空度，加热温度110℃时，水的气化率（kg/m2h） | 7.2 | 7.2 | 7.2 | 7.2 |
| 用冷凝器时，真空泵型号、功率（kw） | 2X-15 A-2kw | W3 5.5kw | W3 7.5kw | 2X70A 7.5kw |
| 不用冷凝器时，真空泵型号、功率（kw） | SK-0.8 2.2kw | SK-3 5.5kw | SW-3 7.5kw | SK-3 7.5kw |
| 干燥箱重量（kg） | 250 | 800 | 1000 | 2100 |
车间生产图片
